Приветствую! Меня зовут Игорь, работаю экспертом в компании "Кабель Иркутск" и занимаюсь промышленными кабелями, щитовым оборудованием и аппаратами защиты. Сегодня опять затронем тему, которая вызывает много споров даже среди электриков с опытом.

В этой статье я расскажу о чем-то вам сегодня расскажу – про различия между устройством защитного отключения и дифференциальным автоматом, потому что путаница тут колоссальная.

Зачем вообще нужна дифференциальная защита

На первом этапе нужно разобраться, куда вообще всё катится с электробезопасностью. Дело в том, что стандартный автоматический выключатель защищает проводку от перегрузки и короткого замыкания, но он абсолютно беспомощен против утечки тока. Допустим, изоляция провода в стиральной машине повреждена, корпус оказался под напряжением. То есть человек касается металлической части, через его тело уходит тридцать или пятьдесят миллиампер – автомат даже не почувствует. Вот потому что для него это ничтожная величина, а для человека уже смертельная опасность.

Здесь такой момент: дифференциальная защита как раз реагирует на разницу токов в фазном и нулевом проводниках. Если ток "уходит" куда-то помимо нагрузки, устройство мгновенно размыкает цепь. Вот соответственно и появилась необходимость в специализированных аппаратах.

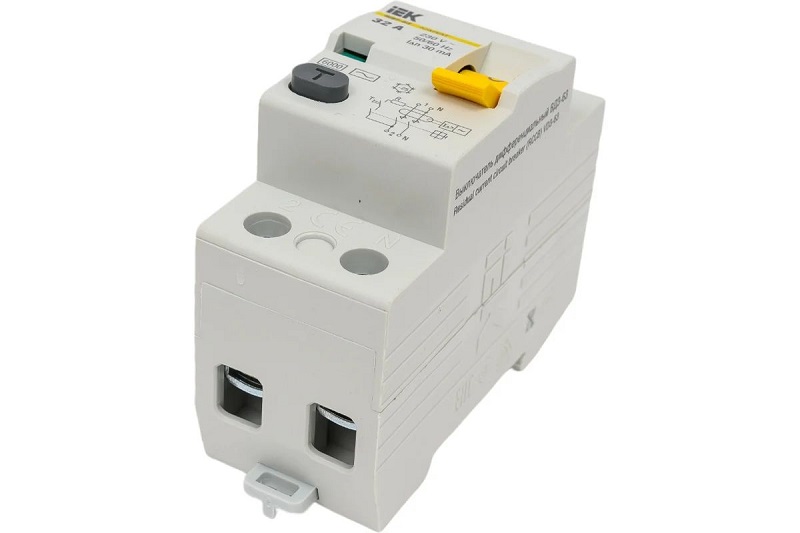

Что такое УЗО и как оно работает

Привет всем, кто сталкивался с этой аббревиатурой в щитке. УЗО – это устройство защитного отключения, которое срабатывает исключительно при обнаружении дифференциального тока. По сути, внутри стоит трансформатор тока с встречно включёнными обмотками. Как правило, при нормальной работе токи в фазе и нуле равны по величине, их магнитные потоки взаимно компенсируются. Вот, то есть результирующий поток нулевой.

Как это работает на практике? Например, произошла утечка тока через повреждённую изоляцию на корпус прибора или через тело человека. Значит, баланс токов нарушается, в магнитопроводе трансформатора появляется разностный поток, который индуцирует напряжение в управляющей обмотке. Это напряжение приводит в действие расцепитель, механизм размыкает контакты. Скорее всего, всё это происходит за доли секунды – обычно от двадцати до трёхсот миллисекунд в зависимости от типа УЗО.

Так вот, важнейший нюанс: УЗО не защищает от перегрузки и короткого замыкания. Оно реагирует только на утечку. То есть там нет тепловых и электромагнитных расцепителей, которые стоят в обычных автоматах. Соответственно, УЗО всегда применяют последовательно с автоматическим выключателем.

Типы УЗО по форме тока утечки

Стоит заранее разобрать классификацию. Суть в том, что УЗО бывают типа AC, A, B и других. Тип AC – самый распространённый и недорогой, он реагирует на синусоидальную переменную составляющую дифференциального тока. Вот, дальше идёт тип A, который дополнительно чувствителен к пульсирующему постоянному току. Лично я рекомендую ставить тип A там, где используется электроника с импульсными блоками питания – стиральные машины, компьютеры, светодиодные драйверы. Да-да, именно в бытовых условиях эта разница критична.

Дифференциальный автомат – два в одном

Разберём самые актуальные решения. Дифференциальный автомат, или дифавтомат, совмещает функции обычного автоматического выключателя и УЗО. В общем, это конструктивно объединённый аппарат. Внутри корпуса находятся и тепловой расцепитель для защиты от перегрузки, и электромагнитный расцепитель для мгновенного отключения при коротком замыкании, и дифференциальный трансформатор для контроля утечки тока.

Короче, основное преимущество дифавтомата – экономия места в щитке. Вот, и соответственно один модуль выполняет три функции защиты. На данный момент это особенно актуально для маленьких распределительных щитов, где каждое посадочное место на DIN-рейке на вес золота. Опять же, монтаж упрощается – меньше соединений, меньше проводов между аппаратами.

Нюансы эксплуатации дифавтоматов

Здравствуйте дорогие друзья, тут есть подводные камни. В большинстве случаев дифавтомат стоит дороже, чем связка УЗО плюс автомат. Так сказать, за универсальность приходится доплачивать. Вот и возникает дилемма при проектировании щита. Моя команда использует дифавтоматы в компактных щитках или на отдельных критичных линиях, где важна высокая надёжность.

Ладно, есть ещё один момент. Если сработал дифавтомат, сразу не понятно, что именно вызвало отключение – перегрузка, короткое замыкание или утечка тока. Можно поставить модели с индикацией причины срабатывания, но они дороже. С раздельной схемой диагностика проще: если вырубилось УЗО – утечка, если автомат – перегруз или КЗ.

Что выбрать для конкретной ситуации

Затронули следующие темы ранее, теперь про практическое применение. По моему мнению, выбор зависит от конкретных условий. Для больших распределительных щитов с достаточным количеством мест на DIN-рейке логично использовать раздельную схему: вводное УЗО на весь объект, а на отходящие линии – групповые автоматы. Всмысле, одно УЗО на сто миллиампер или триста после вводного автомата, потом УЗО на тридцать миллиампер на группы розеток и освещения, плюс отдельные автоматы на каждую группу.

Суть здесь в чем: такая схема обеспечивает селективность. То есть при утечке на одной линии отключится только соответствующее УЗО, остальные потребители останутся в работе. Это работает практически в любых нишах – от квартир до промышленных объектов.

Как бы, для малогабаритных щитков или отдельных мощных потребителей дифавтоматы предпочтительнее. Ну вот, ставим дифавтомат на электроплиту, водонагреватель, кондиционер. В принципе, это один из самых эффективных способов защитить конкретную линию, когда место ограничено. Могу рекомендовать дифавтоматы для дачных домиков, гаражей, временных построек, где щиток крохотный.

Основные этапы подбора параметров

Рассмотрим, что работало ранее при выборе номиналов. Номинальный ток аппарата должен соответствовать нагрузке и сечению провода. Допустим, розеточная группа из медного кабеля два с половиной квадрата – ставим автомат на шестнадцать ампер или УЗО на двадцать пять ампер с автоматом шестнадцать. Ток утечки для жилых помещений стандартно тридцать миллиампер, для влажных зон – десять.

Обсудили следующие темы: время-токовая характеристика автомата должна быть B или C в зависимости от типа нагрузки. Для обычной электроники и освещения – B, для двигателей и трансформаторов – C. Очень актуальная тема – отключающая способность, она должна быть не ниже четырех с половиной килоампер для квартир, шесть или десять килоампер для промышленных объектов.

Распространённые ошибки при монтаже

Не рекомендую игнорировать правила подключения нулевого проводника. Что это значит? После УЗО или дифавтомата нулевой провод нельзя объединять с нулями других групп и уж тем более с заземлением. Иначе будут ложные срабатывания. То есть каждая защищённая линия должна иметь свой изолированный ноль.

Что делать, если УЗО периодически выбивает без видимых причин? Это бешеные цифры накопленных утечек в старой проводке. Изоляция деградирует, появляются микротоки на землю через влагу, пыль. Общие рекомендации – прозвонить линию мегаомметром, найти участок с пониженным сопротивлением изоляции. На первом этапе можно временно повысить уставку УЗО, но это не решение – нужно менять проводку.

Вместо заключения

Резюмируем всё сказанное. УЗО и дифавтомат – это высокоэффективный инструмент защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек. Какие результаты можно достичь правильным выбором? Максимальную безопасность при оптимальных затратах. Что в итоге? Для просторных щитов удаётся достигать классных результатов с раздельной схемой УЗО плюс автоматы – она даёт селективность и простую диагностику. Для компактных решений дифавтоматы разлетаются как горячие пирожки, потому что экономят место и упрощают монтаж. Сейчас это самый передовой подход к построению безопасных электросетей. Поехали за орехами – выбирайте оптимальную схему защиты для вашего объекта.

Ответы на популярные вопросы

Можно ли использовать УЗО без автомата?

Нет, это грубая ошибка. УЗО само по себе не защищает от перегрузки и короткого замыкания, оно предназначено только для контроля утечек тока. Самый передовой помощник в этом деле – всегда ставить УЗО последовательно с автоматическим выключателем соответствующего номинала. Только такая связка обеспечит полноценную защиту.

Почему дифавтомат дороже связки УЗО плюс автомат?

Дифференциальный автомат – это конструктивно сложный аппарат, который объединяет три типа защиты в одном корпусе. Производство требует точной настройки всех механизмов, использования качественных компонентов. Плюс дифавтоматы обычно имеют более высокие характеристики по надёжности и долговечности. За универсальность и компактность приходится платить.

Как часто нужно проверять работоспособность УЗО?

Рекомендую тестировать УЗО минимум раз в месяц кнопкой проверки. Эта кнопка искусственно создаёт утечку тока, и исправное УЗО должно немедленно отключиться. Если этого не происходит, аппарат неисправен и подлежит замене. Также желательно проводить полную проверку специализированным тестером раз в год.

Какой тип УЗО выбрать для дома с современной электроникой?

Для современных домов с большим количеством электронных устройств, импульсных блоков питания, инверторных приборов лучше выбирать УЗО типа A. Оно корректно реагирует на пульсирующие токи утечки, которые создаёт электроника. Тип AC может не сработать при таких утечках, что снижает безопасность.
